BA1404 Circuito de transmissor de FM estéreo

Toni Rodrigues

Updated on:

Transmissores de FMaudioCircuitosTransmissoresTransmissores e RF
BA1404-trasnmissor-de-fm

Transmissor de FM com BA1404, transmita de seu equipamento de áudio portátil para o rádio do seu carro, transmissores de FM de baixa potência são o ideal para transmissão wireless de sinal de áudio para receptores de FM. Principalmente nesse caso que se trata de transmissor de FM estéreo com BA1404.

O coração desse circuito é o circuito integrado BA1404, sendo um mini transmissor de FM, que já conta com os circuitos internos necessários para transmissão em FM. Apenas sendo necessário acrescentar alguns componentes externos. Para ele poder transmitir de seu MP3, MP4, ipod, computador, discman ou qualquer outra fonte de áudio tornando-a wireless.

Se você já montou outros transmissores de FM transistorizados verá que ao montar esse com integrado BA1404, que a qualidade do som e a estabilidade de frequência é excelente. Além disso, apresenta fácil montagem.

Como funciona o transmissor estéreo?

A alimentação do circuito integrado é de 1,3 a 2,5 volts, observe que se a tensão passar de 3 volts o ci torra. Para alimentar o circuito utilizamos um circuito integrado LM317L configurado para cerca de 2,4V. Se preferir pode alterar os resistores para ter uma tensão maior. Por exemplo, alterando R1 para 330 ohms temos 2,5V na saída. Se preferir utilize esta calculaadora para LM317.

O circuito formado por C1, L1, C2, C3 é um filtro (opcional) para transientes que possa vir de nossa fonte de alimentação.  Mas prefira utilizar fontes com boa filtragem.

R7/P2 e R8/P1 forma o circuito que irá limitar o sinal de áudio para o Circuito integrado,  conforme o datasheet este valor deve ficar em 0,5V (500mV), então faça o ajuste do trimpot para que o sinal de áudio fique claro ao transmitir. Talvez seja necessário alterar os resistores de 27K.

C12/R9 e R10/C13 formam o circuito de pré-ênfase, para calcular o valor utilize a seguinte fórmula Ct=RxC.

Os capacitores C14 e C15 juntamente a resistência da entrada do CI (impedância), formam um filtro passa alta, permitindo passar o sinal acima de 30Hz. A impedância de entrada é de 540 Ω, para frequência de 30Hz, o valor calculador para o capacitor é de cerca de 10uF.

Os capacitores C16 e C17 formam um filtro passa baixos, para FM 15KHz, pelos cálculos chegamos a cerca de 20nF. Pode se utilizar valores de 18nF pela tolerância dos componentes, assim garantindo que passe a faixa de 15KHz.

C19 é o capacitor de bias do sinal da etapa de áudio e C18 bias do oscilador de 38KHz, R11 e R12 formam o circuito de balanço o sinal multiplexado, utilize resistores com valores iguais ou se preferir fazer ajuste de balanço coloque um trimpot no local.

O sinal de áudio de cada canal é amplificado separadamente em 37dB e o sinal aplicado no multiplexador, o oscilador a cristal conectado de nos pinos 5 e 6, criam uma subportadora de 38Khz e sinal piloto de 19KhZ com a mesma fase, mas com delay de 1/2 ciclo. O sinal de áudio e a suportadora de 38Khz são balanceado e modulado no multiplexador. Assim teremos na saída o sinal L + R, a subportadora de 38Khz e duas portador os L-R. O sinal multiplexado sai no pino 14. O sinal piloto de 19KHz é gerado dividindo a frequência do cristal por 2, este sinal sai no pino 13.

Os componentes conectados aos pinos 13 e 14 fazem o mix do sinal gerando o sinal composto MPX entregue no pino 12.

O circuito integrado conta internamente com transistor especial para trabalhar com alta frequências, formando um oscilador Collpits, os componentes conetados entre os pinos 9 e 10 completam o circuito do modulador de FM. Com os valores no circuito, cobrimos a faixa de FM. Talvez seja necessário alterar valores dos capacitores para conseguir atingir o resultado. Utilize capacitores cerâmico do tipo NP0, de modo a evitar que a frequência varie devido à mudança de temperatura.

O sinal de FM é entregue no pino 7, talvez seja preciso alterar o valor de C31 para conseguir melhor potência, valores entre 4,7pF e 15pF, podem ser utilizado. Também poderá aplicar este sinal em um amplificador de RF linear.

Q1 é o amplificador para um microfone de eletreto (Opcional)

Componentes para montagem do transmissor de FM estéreo

A antena tanto pode ser uma antena telescópica como um pedaço de fio rígido de 15 a 30 cm.
Todos os componentes para montagem são fáceis de encontrar, exceto o CI Ba1404 e o cristal de 38kHz, esses componentes podem ser encontrados em diversas lojas na internet, como o mercado livre.

Se de qualquer maneira você não encontrar o circuito integrado para transmissor de FM BA1404 e o cristal de 38kHz para montar o transmissor estéreo, entre em contato comigo e tentarei te ajudar. Antes de entrar em contato procure nas fontes que citei. É possível encontrar esse circuito na forma de kit no Shopee, Mercado Livre ou AliExpress, o que facilita a montagem, já que vem com todos os componentes para montagem do projeto.

Modelo das bobinas que devem ser utilizadas no transmissor de fm.

A bobina de RF normalmente trata-se de um componente crítico em montagens de transmissores de FM, a bobina ideal para esse circuito é de 3,5 voltas com núcleo de ferrite, encontrada em rádios de FM. Abaixo observe o modelo dessa bobina.

De qualquer maneira se você não encontrar essa bobina, pode fazer você mesmo uma enrolando 4 espiras de fio de cobre 22 AWG esmaltado sobre um núcleo de ferrite de 5 mm de diâmetro. Para ajustar a frequência de operação do transmissor estéreo use uma chave plástica para ajustar e encontrar uma faixa de livre de fm.

Se não conseguir sintonizar na faixa de FM 88 a 108 MHZ, tente alterar o valor do capacitor de sintonia. Em último caso a bobina pode ser 4 espiras de fio esmaltado com núcleo de ar e o capacitor uma capacitor variável de 6 a 30pF. O fato de não usar bobina com núcleo de ar é que com as mudanças de temperatura ambiente, ocorre uma variação no tamanho dessa bobina que interferirá na estabilidade de frequência, o que não é ideal em geradores de FM de boa qualidade.

Bobina Para Transmissor De Fm
Bobina Que Pode Ser Utilizada
 Bobina Que Pode Ser Utilizada.

Usando para transmitir do MP3, mp4, ipod ou celular pro rádio de seu carro.

Se você quiser usar o transmissor estéreo no seu carro para transmitir do MP3, ipod, celular, MP4 para seu rádio de FM talvez seja necessário diminuir a potência do transmissor. Para isso diminua o tamanho da antena e use apenas uma pilha para alimentar o circuito.

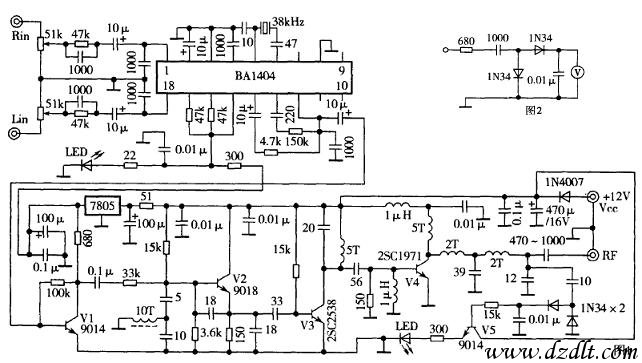

Esquema do transmissor de FM com BA1404.

Esquema Do Transmissor

Sugestão de placa de circuito impresso para montagem do transmissor FM estéreo com BA1404

Placa De Circuito Impresso — Pcb
Placa De Circuito Impresso — Pcb Vista Dos Componentes.
Placa De Circuito Impresso — Pcb Silk Dos Componentes.

Esse circuito é um gerador de FM estéreo de FM de baixa potência, mas que pode ser usado com uma etapa de potência, para uma versão de um transmissor de FM estéreo de alta potência.
Para mais informações faça download do datasheet do ic ba1404 em pdf e monte seu hi-fi stereo FM transmitter

Lista de material para montar o transmissor de FM estéreo.

Última atualização: 23/11/2021 20:13

Componente Valor Descrição Quantidade
Capacitores
C1, C2, C6, C7, C29, C30 10nF (103) Capacitor cerâmico 6
C3, C5 100µF/16V Capacitor eletrolítico 2
C4, C9, C14, C15, C19, C23 10µF/10V Capacitor eletrolítico 6
C8, C10, C11 100nF (104) Capacitor cerâmico 3
C12, C13 1nF  (102) Capacitor cerâmico ou filme 2
C16, C17, C18, C20, C25 1nF (102) Capacitor cerâmico 5
C21, C26, C31 10pF (10p) Capacitor cerâmico NP0 3
C22 220pF (221) Capacitor cerâmico NP0 1
C24 470pF (471) Capacitor cerâmico NP0 1
C27, C28 15pF (15p) Capacitor cerâmico NP0 2
Semicondutores
IC1 LM317L CI regulador de tensão ajustável positivo 1
IC2 BA1404 Ci transmissor estéreo 1
MIC1 MIC Microfone de eletreto (opcional) 1
Q1 BC546B Transisor NPN 1
Q2 38KHz Cristal 1
Resistores 1/4W
R1 300 Laranja, preto, marrom, ouro 1
R2 330 Laranja, laranja, marrom, ouro 1
R3, R4 2.2K Vermelho, vermelho, vermelho, ouro 1
R5, R13 100k Marrom, preto, amarelo, ouro 1
R6 10k Marrom, preto, laranja, ouro 1
R7, R8 27k Vermelho, violeta, laranja, ouro 2
R9, R10, R11, R12 47k Amarelo, violeta, laranja, ouro 4
R14 2.7k Vermelho, violeta, vermelho, ouro 1
R15 10 Marrom, preto, preto, ouro 1
R16 270 Vermelho, violeta, marrom, ouro 1
Diversos
CN1 DC Borne Conector KRE 2 Vias 5.08 mm 1
J1 Conector P2 estéreo Entrada de áudio
L2 Bobina ajustável 1
L1, L3 Indutor de 10µH Marrom, preto, preto, prata 2
LSP1 Antena Conectar antena 1
P1, P2 22k Trimpot horizontal 1
Solda, Fios, Pci, Caixa, fonte de alimentação ou bateria, antena de FM, etc.

Download dos arquivos para esta montagem, inclui placa nos formatos PNG, PDF, POSTSCRIPT e GERBER.

Download

Mirror

visite esse novo artigo

Download datasheet em PDF do CI BA1404
